一

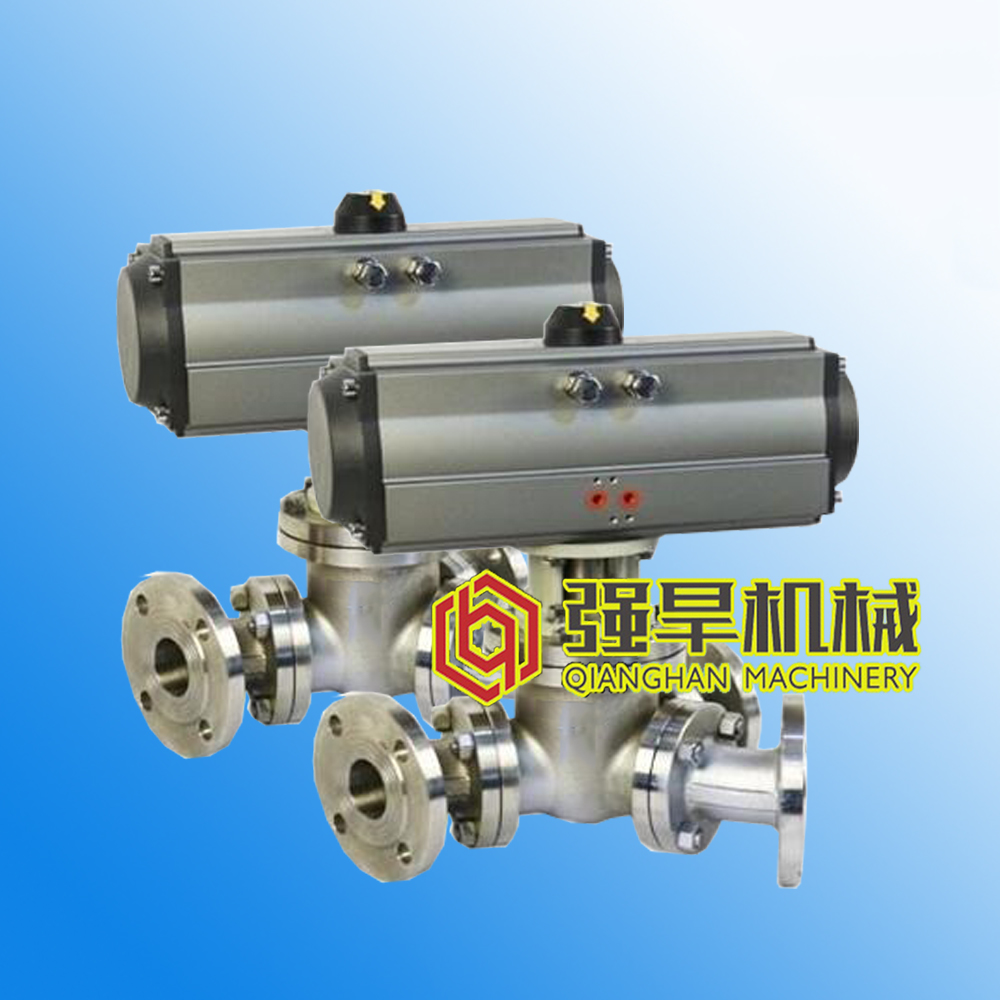

、粉體三通換向閥的工作原理

粉體三通換向閥三個通道呈角度布置

，一進兩出或兩進一出，通過電磁閥的切換來控制氣動執行器的驅動，上部通道連接管道，下部兩通道連接料倉、閥芯與閥座采用平面密封，閥芯上裝有耐溫腐蝕性特種密封材料，具有一定密封補償性能，閥芯與驅動桿采用柔性連接，因此密封可靠。

閥芯動作的兩個位置由限位檢測開關進行檢測

，限位檢測開關直接裝在氣動執行器上面。閥正常工作時，閥芯轉到一個位置。換向指令發出后，轉到另一個位置，至此換向動作完成。

二

、三通換向閥日常常見問題分析

粉體三通換向閥內漏

1、閥內漏

，閥桿長短不適。

粉體三通換向閥內漏的原因：氣開閥，閥桿太長和氣閥閥桿太短

，閥桿向上（或向下）的距離不夠，造成閥芯和閥座之間有空隙，不能充分接觸，導致關不嚴而內漏。

解決對策：應縮短（或延長）調節閥閥桿使閥桿長度合適，使其不再內漏

。

2

、填料泄露

填料泄露的原因：

（1）填料裝入填料函以后與閥桿緊密接觸，但這種接觸并不是非常均勻的

，

有些部位接觸的松

，有些部位接觸的緊，甚至有些部位沒有接觸上。

（2）閥桿與填料之間存在著相對運動

，隨著高溫高壓和滲透性強的介質的影響，造成填料池露。

（3）填料接觸壓力逐漸衰減

，填料自身等原因，介質就會從間隙向外泄露。

解決對策：

（1）為使填料裝入方便

，在填料函頂端倒角，在填料函底部放置耐沖蝕的間隙較小的金屬保護環，以防止填料被介質沖刷。

（2）填料函與填料接觸表面要光滑

，減少填料磨損。

（3）選用柔性石墨作為填料

，其具有氣密性好，摩擦力小，變形小，重新緊固后摩擦力不發生變化等特點。

3、粉體三通換向閥閥芯

、芯庫變形泄露。

閥芯、閥座泄露主要原因是由于調節閥生產過程中的鑄造或鑄造缺陷可導致腐蝕的加強

，而腐蝕介質的通過，流體介質的沖刷，便會產生對閥芯、閥座材料的侵蝕和沖擊，導致閥芯、閥座變形（或磨損）不配套，存有間隙，發生泄漏。

解決對策：閥芯

、閥座選用耐腐蝕材質。發生磨損變形不嚴重的
